Assalamualaikum wr .wb pada kali ini saya akan belajar menjadi seorang administrator. pada kali ini saya diberi tugas oleh pembina komunitas kami untuk mengerjaka tugas di schoology. yaitu mengerjakan superlab 2. pada superlab 2 terdapat 8 taks. berikut adalah pembahasan dari superlab 2:
Task 1
* Konfigurasi tool RoMon
1. Kita harus buka winbox terlebih dahulu
2. Lalu kita pilih tools yang ada pada winbox
3. Lalu pilih pada menu RoMon
4. Didalam menu RoMon terdapat tulisan Enable , lalu kita centang pada tulisan tersebut
5. Disitu juga terdapat tulisan ID , didalam tulisan ini bisa di ganti atau bisa juga tidak di ganti
6. Lalu ada tulisan secrets, di dalam tulisan ini kita bisa mengisi password (sesuai keinginan anda), lalu kita klik Apply dan Ok.
7. Ikuti seperti pada gambar di bawah ini
Konfigurasi:
1. Pertama buka winbox
2. Pilih pada menu Bridge
3. Lalu pada bridge pilih port> add (+)
4. Setelah itu pada interface kita ganti ether 3 dan yang satunya lagi pada interface kita ganti ether 4 seperti gambar di bawah ini.
Task 1
* Konfigurasi tool RoMon
1. Kita harus buka winbox terlebih dahulu
2. Lalu kita pilih tools yang ada pada winbox
3. Lalu pilih pada menu RoMon
4. Didalam menu RoMon terdapat tulisan Enable , lalu kita centang pada tulisan tersebut
5. Disitu juga terdapat tulisan ID , didalam tulisan ini bisa di ganti atau bisa juga tidak di ganti
6. Lalu ada tulisan secrets, di dalam tulisan ini kita bisa mengisi password (sesuai keinginan anda), lalu kita klik Apply dan Ok.
7. Ikuti seperti pada gambar di bawah ini
Task 2
*konfigurasi hostname dengan nama depan _x (x= nomor absen anda)
1. Seperti biasanya kita buka winbox terlebih dahulu
2. Kita pilih menu yang ada pada winbox yaitu system
3. Lalu kita pilih identity
4. Didalam identity tersebut kita ganti nama mikrotik menjadi nama depan saya dan nomor absen saya(nikmah_25)
5. Lalu kita klik Apply dan Ok
6. Ikuti pada gambar di bawah ini
Task 3
* Konfigurasi ip address dengan ketentuan
- ether 1 = adalah ip static (berapakah ip anda gunakan dhcp client terlebih dahulu unyuk mengetahuinya)
1. Pertama buka winbox terlebih dahulu
2. Lalu buka DHCP client> address
3. Lalu interface yang ether 1 terdapat tulisan D , lalu di klik 2 kali
4. Hasil dari itu lalu di copy
5. Dan yang copy an itu di apply Ok
6. Dan yang asli kita remove
- ether 2 = 192.168.1.y >> gunakan blok ke 3 , gunakan ip pertama blok tersebut di berikan ke ether 2 sedangkan sisanya ke client dengan asumsi total client adalah 6 pc
konfigurasi:
1. Pertama buka ip> address
2. Setelah itu pada address kita add(+)
3. Lalu kita isikan address 192.168.1.17/29
4. Lalu pada interface kita isikan ether 2
5. Lalu klik Apply dan Ok
- ether 3 = 192.168.2.y >> gunakan blok ke 4 , gunakan ip terakhir blok tersebut diberikan ke interface ini
Konfigurasi:
1. Pertama buka winbox
2. Lalu pilih ip> address
3. Pada address kita add(+)
4. Lalu kita isikan address 192.168.2.30/27
5. Dan interface kita ganti ether 3
6. Lalu klik Apply dan Ok
- ether 4 = 1 segment dengan ether 3 yang mana jumlah total client adalah 21
Konfigurasi:
1. Pertama buka winbox
2. Pilih pada menu Bridge
3. Lalu pada bridge pilih port> add (+)
4. Setelah itu pada interface kita ganti ether 3 dan yang satunya lagi pada interface kita ganti ether 4 seperti gambar di bawah ini.
Task 4
* Buat user yang digunakan hanya bisa diakses di winbox menggunakan ip, kecuali pada jalur pc super admin (ether 2) bisa mendukung mac address
Konfigurasi:
1. Buka winbox
2. Pilih system> user
3. Lalu pilih group > lalu kita add(+)
4. Buat grup dengan nama (terserah anda)
5. Lalu centang pada tulisan winbox , karena perintahnya untuk bisa akses winbox saja
6. Lalu kita pilih Apply dan Ok
* Buat 3 level user yaitu full, write, dan read
* Untuk username superadmin passwordnya admin@tkj123, digunakan pada jalur pc superadmin dan hanya 1 ip itu saja yang bisa menggunakan (ip kkedua setelah ip interface ether 2)
Konfigurasi:
1. Buka winbox
2. Lalu pilih pada menu system> users
3. Lalu pada users kita add (+)
4. Buat user dengan nama superadmin
5. Lalu isikan group dengan nama full
6. Isikan allowed address 192.168.1.18
7. Isikan passwordnya admin@tkj123
8. Lalu klik Apply dan Ok
* Untuk username admin passwordnya write@mikrotik123, digunakan pada jalur pc superadmin dan hanya 1 ip itu saja yang bisa menggunakan (ip ketiga setelah ether 2 dan ip pc superadmin)
Konfigurasi :
1. Buka winbox
2. Lalu pilih pada menu system> users
3. Lalu pada users kita add (+)
4. Buat user dengan nama admin
5. Lalu isikan group dengan nama write
6. Isikan allowed address 192.168.1.19
7. Isikan passwordnya write@mikrotik123
8. Lalu klik Apply dan Ok
* Untuk username monitor passwordnya read@admin_mikrotik
Konfigurasi:
1. Buka winbox
2. Lalu pilih pada menu system> users
3. Lalu pada users kita add (+)
4. Buat user dengan nama monitor
5. Lalu isikan group dengan nama read
7. Isikan passwordnya read@admin_mikrotik
8. Lalu klik Apply dan Ok
Task 5
* Buatlah supaya winbox dirubah portnya menjadi 8899
Konfigurasi:
1.Buka winbox
2. Lalu pilih ip> service
3. Lalu klik pada tulisan winbox sebanyak 2 kali
4. Kita rubah portnya yang semula 8291 menjadi 8899
5. Lalu klik Apply dan Ok
* Matikan daemon selain winbox ,ftp,ssh,telnet,dan web
Konfigurasi :
1. Buka winbox
2. Pilih ip> service
3. Lalu klik api dan api-ssl
4. Lalu klik pada tanda silang (x)
5. Secara otomatis warnanya akan berubah menjadi abu-abu
* Rubahlah port web menjadi 81
Konfigurasi:
1. Buka winbox
2. Lalu pilih ip> service
3. Lalu klik pada tulisan web sebanyak 2 kali
4. Kita rubah portnya yang semula 80 menjadi 81
5. Lalu klik Apply dan Ok

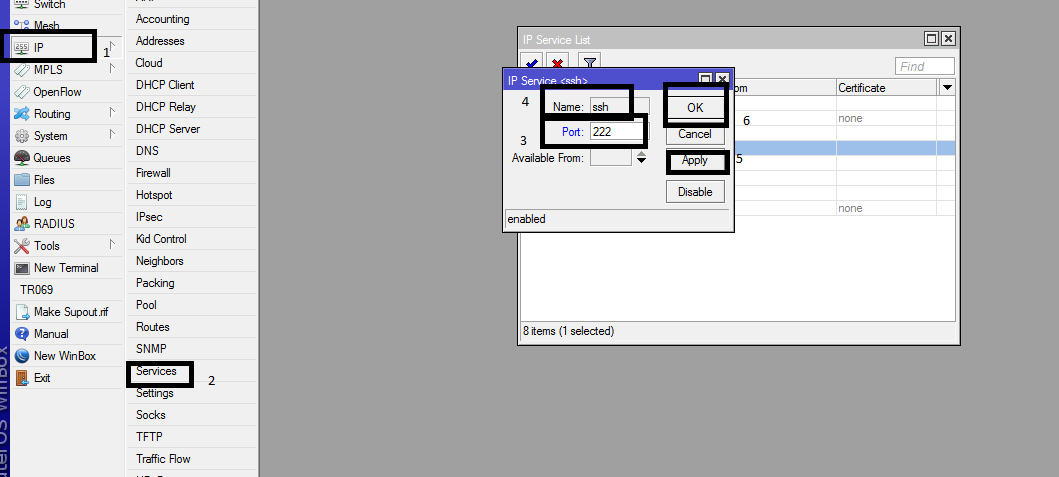

* Dan port ssh dirubah menjadi 222
Konfigurasi :
1. Buka winbox
2. Lalu pilih ip> service
3. Lalu klik pada tulisan ssh sebanyak 2 kali
4. Kita rubah portnya yang semula 22 menjadi 222
5. Lalu klik Apply dan Ok
Task 6
* Fungsikan DNS semua interface mengakses DNS router (dns yang digunakan router mengarah ke 200.200.203.2)
Konfigurasi :
1. Buka winbox seperti biasanya
2. Pilih ip >DNS
3. Lalu pada servers kita isikan 200.200.203.2
4. Centang pada tulisan Allows Remote Requests
5. Lalu klik Ok
* Fungsikan router gateway
Konfigurasi :
1. Buka winbox
2. Pilih menu Ip > firewall
3. Lalu pilih NAT, kita pilih add (+)
4. Lalu pada tulisa general kita klik
5 Lalu yang tulisan chain isikan srcnat
6. Lalu yang interface kita isikan ether 1
7. Klik Ok
8. Lalu yang action kita isikan masquerade
9. lalu klik Ok
Task 7
* Lakukan konfigurasi dhcp padac ether 3 dengan masa sewa 10 jam dengan kondisi 1 pc yang terdaftar dhcp di buat static
Konfigurasi :
1. Pertama buka winbox
2. Pilih DHCP Server lalu kita add(+)
3. Pada name kita isikan server 1
4. Dan pada interface kita isikan ether 3
5. Yang lease time kita ganti dengan 10:00:00 , karena kita di perintahkan untuk sewa selawa 10 jam
6. Lalu klik Apply dan Ok
7. Lihat gambar dibawah ini
* Lakukan konfigurasi dhcp pada ether 4 dengan masa sewa 1 hari
Konfigurasi:
1. Pertama buka winbox
2. Pilih DHCP Server lalu kita add(+)
3. Pada name kita isikan server 1
4. Dan pada interface kita isikan ether 3
5. Yang lease time kita ganti dengan 24:00:00 , karena kita di perintahkan untuk sewa selawa 1 hari (24 jam)
6. Lalu klik Apply dan Ok
7. Lihat gambar di bawah ini
Task 8
* Lakukan export semua konfigurasi dengan nama file no absen _nama anda_superlab2
Konfigurasi :
1. Buka winbox
2. Lalu pilih menu new terminal
3. Lalu pada new terminal ketikan export file= 25_nikmatus_superlab2, lalu enter
4. Kemudian buka file pada menu winbox
* Lakukan export log dengan nama file no absen_nama anda_log
Konfigurasinya:
1.Buka new terminal pada winbox
2. Lalu pada terminal ketikkan export file= 25_nikmatus_superlab2, lalu enter
4. Kemudian buka file pada menu winbox
5. Setelah itu klik 2 kali pada file yang kita buat tadi, lalu pilih ok
6. Kemudian pilih gambar kertas putih atau copy .
7. Lalu kita buka microsoft exploler ,lalu kita pilih dokumen
8. Kita pilih folder lalu buat new folder dengan nama : 25_nikmatus_log. lalu enter
* Dowload semua file export taruh dalam folder dengan nama
Konfigurasi:
1. Buka menu new terminal pada winbox
2. Lalu ketikkan perintah export file dengan no absen_nama anda_superlab2
3. Setelah itu buka menu file pada winbox
4. Lalu klik kanan pada nama file yang sudah kita buat tadi> lalu pilih dowload
5. Jika konfigurasi benar akan muncul seperti gambar pada no 2 di bawah ini
6. Jika sudah klik Desktop lalu klik Ok
7. Lalu file tersebut akan muncul padalayar pertama seperti gambar no 4 dibawah ini
8. Jika mau melihatnya kita bisa buka di notepad seperti gambar no 5 dibawah ini
1.
2.
3.
4.
5.
Demikian superlab2 yang bisa saya sampaikan . apabila ada salah kata saya mohon maaf yang sebesar besarnya.
Wassalamualaikum wr.wb
