Static Roting

Sebelum saya membahas tentang static routing alangkah baiknya saya akan menjelaskan pengertian routing dan fungsi routing. Apa sih sebenarnya routing itu? dan Apakah fungsi routing? simak pada penjelasan dibawah ini.

Pengertian Routing dan fungsi routing

Routing adalah suatu proses pengiriman data dengan meneruskan paket dari jaringan satu kejaringan yang lain. perangkat yang melakukan routing disebut dengan router. routing sangat berguna fungsinya untuk komputer. dengan proses routing komputer bisa menyampaikan pesan dan mengirim paket secara tepat.

Cara kerja routing

Didalam sebuah jaringan komputer ada yang namanya IP (Internet Protocol) yang berfungsi sebagai alamat pengiriman paket data agar bisa sampai kelamat tujuan. tugas Ip dibagi mulai dari mengirim paket data hingga menerima paket data.

Pembagian routing

routing dibagi menjadi 3 bagian yaitu :
1.Minimal routing yaitu proses routing yang sederhana dan biasanya minimal routing ini hanya digunakan untuk pemakaina routing lokal saja.
2. Static routing yaitu proses routing yang dilakukan secara manual dan yang digunakan pada jaringan yang menggunakan router.
3. Dinamic routing yaitu proses routing yang dilakukan secara otomatis dan biasanya digunakan pada jaringan yang memliki lebih dari satu rute.

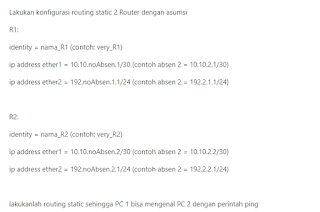

dibawah ini adalah contoh studei kasus tentang studi kasus static routing


cara penyelesainya adalah sebagai berikut

1. login ke winbox terlebih dahulu
2. setelah itu kita setting identity pada router 1. caranya adalah pilih menu pada winbox yaitu system identity jika sudah diisi lalu klik OK.


3. selanjutnya kita setting identity pada router 2. cara sama dengan seperti kita setting identity pada router1




4. jika sudah langkah selanjutnya adalah berikan IP pada ether 1 dan ether 2 sesuai dengan network dan host yang berbeda pada router1


5. jika sudah setting ip pada router 1 selanjutnya kita lakukan hal yang sama yaitu setting ip address juga pada router2.





6. Setelah itu tambahkan route karena disini kita akan melakukan routing maka yang harus kita isikan pada route ini adalah dst-address dan gateway. lihat seperti gambar dibawah ini.

7. tambahkan static routing pada router1


8. jika sudah hasilnya adalah sebagai berikut




 9. tambahkan static routing pada router2



10. jika sudah hasilnya sebagai berikut

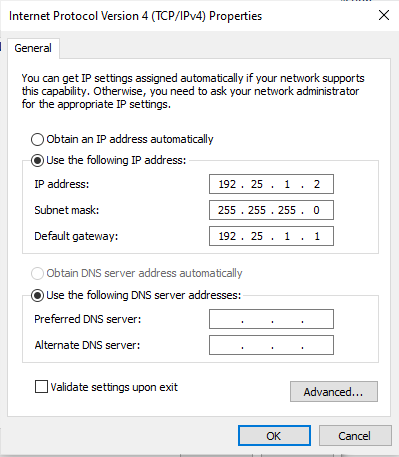

11. setelah itu kita setting ip pada pc secara static atau manual pada pc1. cara seperti gambar dibawah ini.

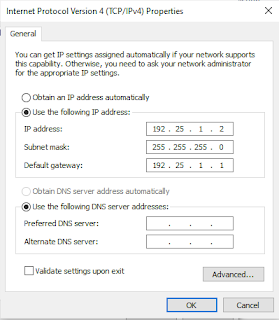

12. selanjutnya pada pc2 juga setting ip secara manual. lihat pada gambar dibawah ini.

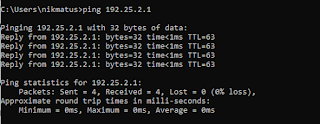

13. untuk pengujianya, kita coba ping antar PC apakah pc1 dan pc2 bisa saling berkomunikasi

pada pc1


pada pc2






sekian pembahasan static routingnya semoga bermanfaat :).
